Wenn du regelmäßig auf Baustellen arbeitest, im Hobbykeller schraubst oder Veranstaltungen mit Strom versorgst, weißt du, wie schnell eine falsche Wahl bei der Kabeltrommel Ärger macht. Das Kabel ist zu kurz und du kannst nicht dorthin, wo der Strom gebraucht wird. Der Querschnitt ist zu klein und Werkzeuge laufen heiß oder der Fi löst aus. Oder es kommt zu einem spürbaren Spannungsabfall bei langen Leitungen und Motoren verlieren Leistung.
Solche Probleme sind vermeidbar. Die richtige Kabeltrommel kann dich vor Ausfall, Überhitzung und Sachschäden schützen. Wichtige Faktoren sind Kabellänge, Querschnitt und die tatsächliche Belastbarkeit. Dazu kommen Einsatzort, Häufigkeit der Nutzung und Sicherheitsfunktionen wie Thermoschutz oder integrierte Schutzschalter.
In diesem Artikel lernst du, wie du die passende Kabellänge bestimmt. Du erfährst, welchen Querschnitt du für verschiedene Ströme und Längen wählen solltest. Du bekommst praktische Regeln, wie du Belastbarkeit und Sicherheitsreserven einschätzt. Außerdem erkläre ich typische Fehlerquellen und worauf du bei der Bauart der Trommel achten musst.
Am Ende kannst du selbstbewusst eine Kabeltrommel auswählen, die zu deinem Einsatz passt. Du vermeidest unnötige Ausfälle und arbeitest sicherer. Los geht es mit den Grundlagen.

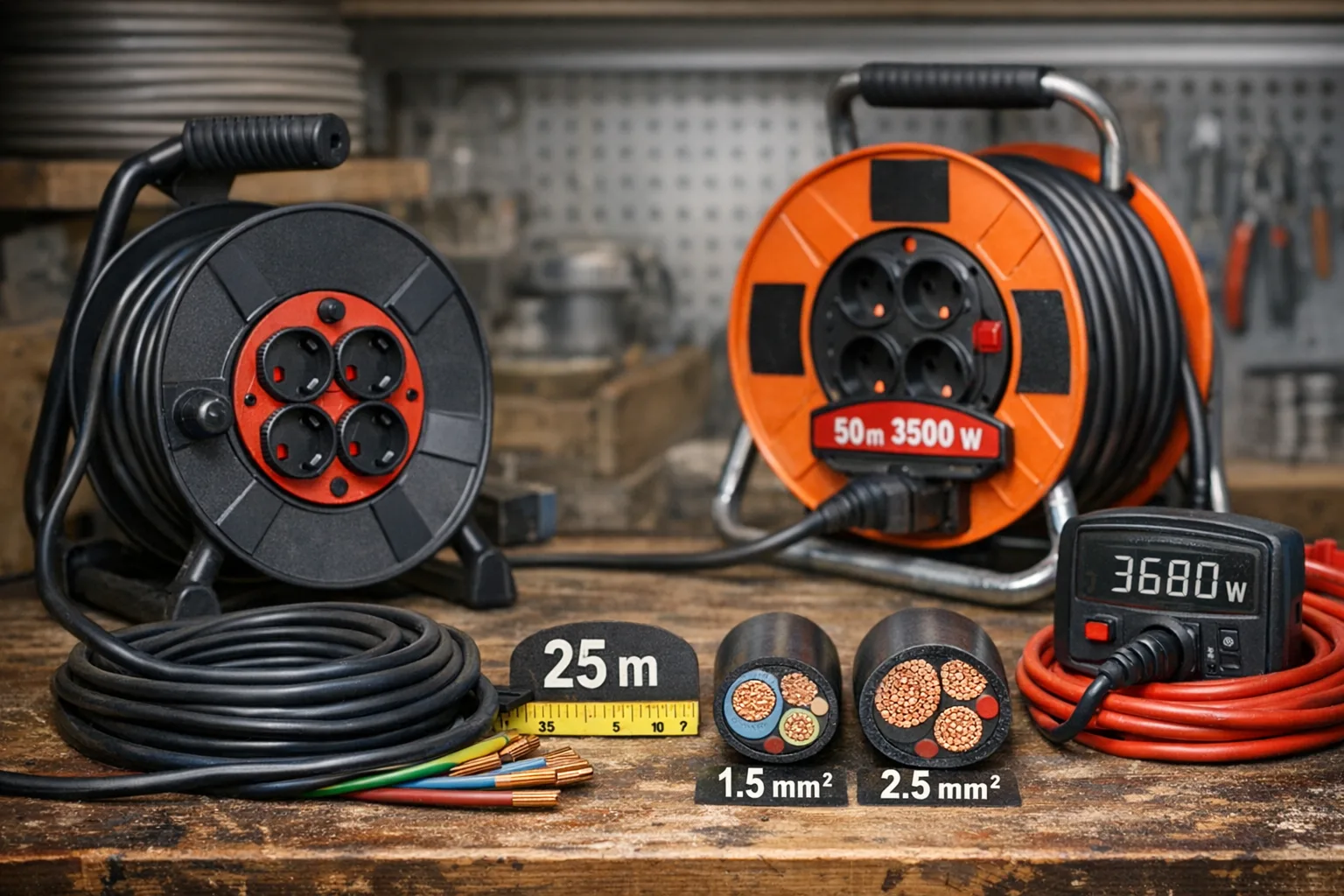

Die drei wichtigsten Kriterien im Überblick
Bei der Auswahl der Kabeltrommel spielen drei Faktoren die Hauptrolle. Das ist zuerst die Kabellänge. Sie bestimmt, wie weit du Strom führen kannst. Zweitens der Leiterquerschnitt. Er beeinflusst, wie viel Strom gefahrlos fließen kann. Drittens die Belastbarkeit der Trommel. Sie umfasst den maximalen Dauerstrom und die Sicherheitselemente wie Thermoschutz oder FI.
Diese drei Größen hängen zusammen. Längere Kabel haben mehr Widerstand. Das führt zu Spannungsabfall und Hitze. Ein zu kleiner Querschnitt verschärft das. Aufgerollte Trommeln heizen stärker. Daher ist die Unterscheidung zwischen aufgerollt und abgerollt wichtig.
Tabelle: Praxisvergleich nach Nutzungstyp
| Typ / Einsatz | Empfohlene Nutzungsszenarien | Typische Querschnittsgrößen | Max. Strom unaufgerollt (ca.) | Max. Strom aufgerollt (ca.) | Vorteile | Nachteile |
|---|---|---|---|---|---|---|
| Leichte Nutzung | Beleuchtung, Ladegeräte, leichtes Elektrowerkzeug | 3 x 1.0 mm² bis 3 x 1.5 mm² | 10–16 A | 6–10 A | Leicht, günstig, mobil | Begrenzte Leistung, Spannungsabfall bei Länge |
| Allround / Handwerk | Bohrhammer, Winkelschleifer, auf Baustellen | 3 x 2.5 mm² | 16–20 A | 10–14 A | Guter Kompromiss, geeignet für viele Werkzeuge | Bei sehr langen Strecken Spannungsabfall |
| Hohe Last / Dauerlast | Schweißgerät, große Kompressoren, Baustellen mit hoher Belastung | 3 x 4.0 mm² oder mehr | 25–32 A | 15–24 A | Hohe Belastbarkeit, weniger Spannungsabfall | Größer, schwerer, teurer |
| Außenbereiche / Veranstalter | Open Air, Bühnen, temporäre Stromverteilung | H07RN-F Gummileitung 2.5 bis 4.0 mm² | 16–32 A je nach Querschnitt | reduziert bei aufgerollter Trommel | Wetterfest, robust | Preisintensiver, Gewicht |
Hinweis: Die angegebenen Stromwerte sind grobe Richtwerte. Die tatsächliche Belastbarkeit hängt von Kabelqualität, Umgebungstemperatur und Normen ab. Achte auf Herstellerangaben und Prüfzeichen.
Praxisregeln kurz zusammengefasst
- Wähle die Kabellänge so, dass sie gerade reicht. Zu viel Reserve erhöht den Spannungsabfall.
- Wähle den Querschnitt nach dem erwarteten Strom plus 20 bis 30 Prozent Reserve.
- Vermeide Dauerlast auf vollständig aufgerollten Trommeln. Rollen abziehen oder größere Querschnitte verwenden.
- Für Außenanwendungen wähle Gummileitungen und IP-geschützte Trommeln.
- Achte auf Schutzfunktionen. Thermoschutz und FI erhöhen die Betriebssicherheit.
Empfehlung: Wenn du unsicher bist, wähle eine Trommel mit etwas dickerem Querschnitt und Thermoschutz. Hersteller wie Brennenstuhl bieten Modelle mit Thermoschutz und geprüften Leitungen. Bei besonderer Belastung oder langen Strecken lohnt sich ein Fachgespräch mit dem Elektrohändler oder einer Elektrofachkraft.
Kauf-Checkliste: Was du vor dem Kauf prüfen solltest
- Kabellänge messen. Miss die Strecke vom Stromanschluss bis zum Einsatzort. Plane eine kleine Reserve für Bewegungen und um Hindernisse herum zu kommen.
- Leiterquerschnitt wählen. Kalkuliere den erwarteten Strom und die Kabellänge. Als Faustregel gelten 1,5 mm² für Beleuchtung, 2,5 mm² für allgemeine Elektrowerkzeuge und 4 mm² für hohe Dauerlasten. Wähle zusätzlich etwa 20 bis 30 Prozent Reserve.
- Belastbarkeit aufgerollt prüfen. Aufgerolltes Kabel heizt stärker und reduziert die zulässige Stromstärke. Rolle die Trommel vollständig ab bei hoher Last oder nimm eine Trommel mit größerem Querschnitt.
- Schutzart und Einsatzort. Für draußen und feuchte Orte brauchst du eine IP‑geschützte Trommel, mindestens IP4Verwende bei Veranstaltungen und im Außenbereich Gummileitungen wie H07RN-F.
- Prüfzeichen und Kabelkennzeichnung. Achte auf VDE oder GS Prüfzeichen und auf die Aufdrucke am Kabel. Dort findest du Querschnitt, Temperaturbereich und Typenbezeichnung.
- Sicherheitsfunktionen. Thermoschutz, FI oder integrierte Sicherungen erhöhen die Sicherheit. Prüfe ob Steckdosen mit Klappdeckeln oder eine Kabelbruchsicherung vorhanden sind.
- Handhabung und Wartung. Achte auf Gewicht, Trommelmaterial und Handgriff für den häufigen Einsatz. Inspiziere das Kabel regelmäßig auf Risse und Verschleiß. Lagere die Trommel trocken und vor direkter Sonneneinstrahlung geschützt.
Entscheidungshilfe: Welche Kabeltrommel passt zu dir?
Wichtige Leitfragen
Wie weit muss das Kabel reichen? Miss die Distanz vom Netzanschluss bis zum Einsatzort. Berücksichtige Bewegungsfreiheit und Hindernisse. Kaufe lieber etwas Reserve als zu kurz zu sein.
Welche Leistung ziehen die angeschlossenen Geräte? Addiere die Nennströme der Geräte oder schaue auf die Leistungsangaben in Watt. Rechne in Ampere um und plane etwa 20 bis 30 Prozent Sicherheitsreserve ein.
Nutze ich die Trommel mobil oder stationär, drinnen oder draußen? Mobil heißt leichteres Handling wichtig. Draußen brauchst du eine höhere Schutzart und Gummileitungen.
Unsicherheiten und praktische Hinweise
Wenn du die genaue Stromaufnahme nicht kennst, orientiere dich an typischen Werten. Für Bohrhammer und Winkelschleifer plane 2,5 mm². Für Dauerlast oder größere Maschinen nimm 4 mm² oder mehr. Lange Strecken erhöhen den Widerstand. Das führt zu Spannungsabfall und Wärme. Rolle die Trommel bei hoher Last vollständig ab. Aufgerollt sinkt die zulässige Stromstärke deutlich.
Praktische Auswahlempfehlungen
Für gelegentliche Licht- und Ladeaufgaben reichen 1,5 mm². Für den Handwerksalltag ist 2,5 mm² die meist sinnvolle Wahl. Für Dauerlast, Schweißgeräte oder lange Kabelstrecken wähle 4 mm² oder größer. Achte auf Thermoschutz und Prüfzeichen wie VDE oder GS. Bei Außenbetrieb auf IP44 oder besser und H07RN-F Leitung achten.
Fazit
Wähle Kabellänge nach Messung, Querschnitt nach vermuteter Stromaufnahme und immer mit Reserve. Rolle die Trommel bei hoher Last ab. Wenn du unsicher bist, entscheide dich für einen größeren Querschnitt und eine Trommel mit Thermoschutz. So arbeitest du sicherer und vermeidest Spannungsabfall.
Welche Trommel passt zu welchem Nutzerprofil?
Professionelle Elektriker und Bauhandwerker
Du brauchst belastbare Trommeln für den täglichen Einsatz. Wähle Kabellängen, die Baustellenlayout und Einsatzorte abdecken. Häufig sind 25 bis 50 Meter üblich. Setze auf 3 x 2,5 mm² für allgemeine Werkzeuge. Für größere Maschinen nimm 4 mm² oder mehr. Robustheit ist wichtig. Metall- oder hochwertige Kunststofftrommeln sind sinnvoll. Achte auf Thermoschutz und geprüfte Steckdosen. Mobilität und schnelle Handhabung sind ein Muss. Budget kann höher sein, wenn die Trommel lange hält.
Heimwerker
Du willst flexibel und kosteneffizient arbeiten. Für die meisten Fälle reichen 10 bis 25 Meter. 1,5 mm² für Licht und leichte Geräte ist oft genug. Für Bohrmaschinen und Schleifer ist 2,5 mm² besser. Leichte, handliche Trommeln sind praktisch. Preise sollten moderat sein. Achte auf Schutzfunktionen und einfache Bedienung.
Gartenbesitzer
Im Außenbereich zählt Wetterfestigkeit. Wähle IP44 oder besser. Gummileitungen vom Typ H07RN-F sind empfehlenswert. Kabellängen 20 bis 30 Meter decken Gartenflächen gut ab. Für Rasenmäher und Motorsägen ist 2,5 mm² sinnvoll. Robustheit gegen Feuchtigkeit und UV ist wichtiger als ein niedriger Preis.
Veranstaltungs- und Messe-Betreiber
Du brauchst zuverlässige, oft lange Verbindungen. Häufig sind 25 bis 50 Meter gefragt. Nutze Gummileitungen mit 2,5 bis 4 mm² je nach Last. Achte auf IP-Schutz, robuste Steckdosen und einfache Verriegelung. Mobile, stapelbare Trommeln erleichtern Transport. Sicherheitszertifikate sind Pflicht. Investiere in Qualität, um Ausfälle zu vermeiden.
Vermieter
Für die Vermietung brauchst du vielseitige Trommeln. Wähle Modelle, die für unterschiedliche Einsätze taugen. 25 Meter mit 2,5 mm² sind ein guter Kompromiss. Robustheit und einfache Wartung sind zentral. Dokumentation und Prüfzeichen erhöhen die Sicherheit. Ein höherer Anschaffungspreis lohnt sich durch längere Lebensdauer.
Fazit: Wähle Kabellänge nach Einsatzort. Bestimme den Querschnitt nach erwarteter Leistung. Priorisiere Schutzart und Robustheit je nach Nutzung. So findest du die passende Trommel für dein Profil.
Häufige Fragen zur Auswahl von Kabeltrommeln
Wie finde ich die richtige Kabellänge?
Miss die Entfernung vom Netzanschluss bis zum Einsatzort und plane etwas Reserve ein. Bedenke, dass längere Kabel mehr Widerstand haben und zu Spannungsabfall führen. Als grober Richtwert sollten bei 230 V maximal 3 Prozent Spannungsabfall angestrebt werden. Kürzer ist besser als zu lang, wenn du damit den Einsatz noch sicher erreichen kannst.
Wie bestimme ich den benötigten Leiterquerschnitt?
Ermittle zuerst die Stromaufnahme aller Geräte in Ampere oder rechne Leistung in Watt durch 230 V. Wähle einen Querschnitt, der diesen Strom plus etwa 20 bis 30 Prozent Reserve tragen kann. Typische Orientierung: 1,5 mm² für Licht und kleine Verbraucher, 2,5 mm² für Handwerkzeuge, 4 mm² für hohe Dauerlast. Für genaue Werte nutze Tabellen oder frage im Fachhandel.
Wie wirkt sich Aufrollen auf die Belastbarkeit aus?
Aufgerolltes Kabel heizt stärker, weil Wärme schlechter abgeleitet wird. Das reduziert die zulässige Stromstärke deutlich. Rolle die Trommel bei nennenswerter Last vollständig ab oder wähle einen größeren Querschnitt. Achte auf Herstellerangaben zur Belastbarkeit aufgerollt und abgerollt.
Welche Schutzarten/IP sind wichtig für Außen und Feuchträume?
Für den Einsatz im Freien und bei Feuchtigkeit ist mindestens IP44 empfehlenswert. IP44 schützt vor Spritzwasser und Fremdkörpern ab 1 mm. Bei stärkerer Beanspruchung, etwa dauerhafter Nässe oder Bodenverlegung, wähle höhere Schutzarten. Außerdem sind Gummileitungen wie H07RN-F für Außenbetrieb robuster.
Welche Sicherheitschecks sollte ich vor dem Einsatz durchführen?
Prüfe das Kabel auf Risse, Brüche am Stecker und beschädigte Isolierung. Kontrolliere Steckdosen und Erdungskontakte und teste den FI-Schalter vor Inbetriebnahme. Bei älteren Trommeln lasse eine Sichtprüfung oder Messung durch eine Elektrofachkraft durchführen. Verwende keine Trommel mit offensichtlichen Schäden.
Nützliches Zubehör für Kabeltrommeln
Überspannungs- und Fehlerstromschutz
Ein kombinierter Überspannungsschutz und RCD (FI) schützt angeschlossene Geräte und Personen. Er lohnt sich besonders bei empfindlicher Elektronik und bei Außenanwendungen. Achte auf die Nennspannung, die Auslösecharakteristik des FI und auf Prüfzeichen wie VDE oder GS. Prüfe außerdem, ob die Schutzgeräte mit der Steckertypen deiner Trommel kompatibel sind.
Verlängerungskabel mit größerem Querschnitt
Solche Kabel reduzieren Spannungsabfall auf langen Strecken. Sie sind sinnvoll, wenn du regelmäßig hohe Lasten über weite Strecken betreibst. Wähle ein Kabel mit passendem Querschnitt und gleicher oder besserer Isolationsklasse wie die Trommel. Achte auf korrekte Stecker und auf die maximale thermische Belastbarkeit in Ampere.
Wandhalterung oder Deckenbefestigung
Eine Halterung verbessert Ordnung und Sicherheit am Arbeitsplatz. Sie ist nützlich in Werkstätten oder festen Installationen. Prüfe die Tragfähigkeit und die Befestigungsart der Halterung. Die Halterung sollte zur Trommelgröße passen und rostbeständig sein, wenn sie in feuchten Bereichen hängt.
Schutzhaube und Abdeckung
Eine Schutzhaube schützt Steckdosen und Kabel vor Spritzwasser und Schmutz. Kaufe sie, wenn die Trommel im Freien oder in staubiger Umgebung steht. Achte auf die Schutzart IP der Abdeckung. Die Haube muss die Bedienbarkeit der Steckdosen nicht einschränken.
Transportwagen und Rollen
Rollwagen erleichtern das Bewegen schwerer Trommeln. Sie sind sinnvoll bei häufigem Standortwechsel oder bei großen Trommeln. Achte auf stabile Achsen, Feststellbremsen und eine Ladefläche, die die Trommel sicher hält. Prüfe die maximale Traglast und ob der Wagen für den Einsatz im Freien geeignet ist.
Fazit: Ergänzungen erhöhen Sicherheit und Komfort. Wähle Zubehör, das zur Trommel passt und die gleiche Schutzklasse hat. Investiere lieber in kompatible und geprüfte Teile. So arbeitest du effizienter und sicherer.
