Du arbeitest mit Kabeltrommeln auf der Baustelle, in der Hobbywerkstatt oder bei Veranstaltungen. Dann kennst du die typischen Situationen. Kabel liegen quer über den Boden. Die Trommel wird im heißen Betrieb nicht abgewickelt. Feuchtigkeit trifft auf elektrische Verbindungen. All das erhöht das Risiko für Stromschläge, Brände oder Ausfälle der Technik.
Oft herrscht Unsicherheit dabei, welche Trommeln du nutzen darfst. Du fragst dich, welche Schutzklasse nötig ist. Du fragst dich, wie oft Prüfungen anfallen und wer sie durchführen muss. Diese Unsicherheit führt zu Verzögerungen und manchmal zu gefährlichen Kompromissen.
In diesem Text bekommst du einen klaren und praxisorientierten Überblick. Du erfährst, welche Normen und Schutzarten wichtig sind. Du lernst, worauf du bei Auswahl und Einsatz achten musst. Du bekommst Hinweise zu Prüfpflichten und zu einfachen Prüfungen, die du selbst durchführen kannst. Außerdem gibt es Tipps, wie du typische Fehler vermeidest.
Das Ziel ist Sicherheit. Du sollst Gefährdungen reduzieren und rechtliche Unsicherheiten verringern. Lies weiter, wenn du wissen willst, wie du Kabeltrommeln sicherer auswählst, richtig einsetzt und sachgerecht prüfen lässt.

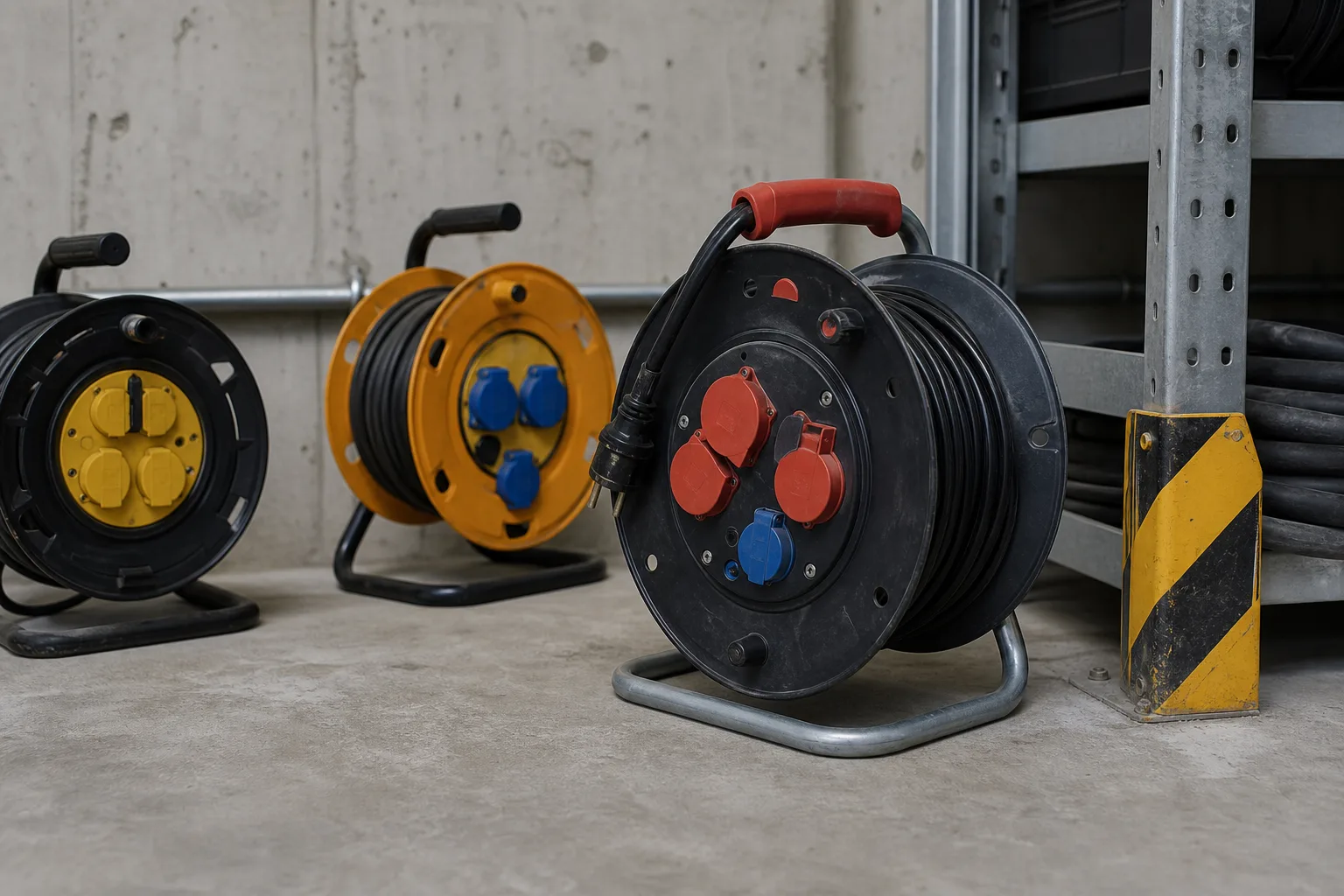

Normen, Schutzklassen und Prüfpflichten für Kabeltrommeln
Bevor du eine Kabeltrommel kaufst oder einsetzt, ist es wichtig zu verstehen, welche Normen und Schutzklassen relevant sind. Normen regeln Sicherheit, Stecker- und Leitungsarten und geben Prüfverfahren vor. Schutzklassen und IP-Schutzarten zeigen, ob eine Trommel für Feuchtigkeit, Staub oder den Außeneinsatz geeignet ist. Prüfpflichten legen fest, wie oft und von wem die Trommel kontrolliert werden muss. Dieser Abschnitt erklärt die wichtigsten Vorgaben kurz und praxisnah. Du bekommst eine Übersicht, eine Vergleichstabelle und Hinweise, wie du die Vorgaben im Alltag umsetzt.
Wichtige Normen und Regelwerke
- DIN VDE 0100 / IEC 60364 – Regeln für elektrische Anlagen und Schutzmaßnahmen.
- DIN VDE 0701-0702 – Prüfung ortsveränderlicher Geräte nach Reparatur und wiederkehrende Prüfungen.
- DGUV Vorschrift 3 – Prüfpflichten für elektrische Betriebsmittel in Deutschland.
- EN/IEC 60529 – Schutzartenkodierung nach IP (z. B. IP44, IP55).
- EN/IEC 60309 – Industriesteckvorrichtungen für Baustellen und Industrie.
- EN 50525 – Anforderungen an flexible Leitungen und Kabel.
- BetrSichV – Pflichten des Arbeitgebers für den sicheren Betrieb von Arbeitsmitteln.
Die folgende Tabelle vergleicht gängige Trommeltypen, zentrale Normen, typische Einsatzorte, Vor- und Nachteile sowie empfohlene Schutzklassen. Hinweis: Tabelle max width gesetzt.
| Typ/Variante | Relevante Normen | Typische Einsatzorte | Vor- und Nachteile | Empfohlene Schutzklassen |
|---|---|---|---|---|
| Einfache offene Trommel | DIN VDE 0100, EN 50525, DGUV V3 | Trockene Innenbereiche, Hobbywerkstatt | Günstig, leicht. Nachteil: keine Abdichtung gegen Feuchte, bei Wickelbetrieb höhere Erwärmung. | IP20IP44III |
| Gehäusegeschützte Trommel | EN 60529, DIN VDE 0701-0702, DGUV V3 | Bau- und Montagebereiche, Außenarbeit bei mäßiger Witterung | Besserer Schutz gegen Schmutz und Spritzwasser. Meist robuster. Nachteil: schwerer, teurer. | IP44IP55III |
| Industrie-/Baustellentrommel mit Steckdosen nach EN 60309 | EN 60309, EN 60529, DGUV V3, EN 50525 | Große Baustellen, Industrie, Events | Robust, meist hohe Schutzart. Eignet sich für nasse und staubige Umgebungen. Teurer, schwer. | IP44IP65I |
| Trommel mit thermischer Abschaltung oder integriertem FI/RCD | DIN VDE 0100, DGUV V3, EN 60529 | Handwerk, Baustelle, Events mit Personenverkehr | Erhöhte Sicherheit gegen Überhitzung und Fehlerströme. Vorteil: Schutz für Anwender. Nachteil: höhere Kosten, ggf. Wartung nötig. | IP44I |
Prüfpflichten und praktische Umsetzung
In Deutschland regelt die DGUV Vorschrift 3 die Prüfpflichten für elektrische Betriebsmittel. Das heißt: Trommeln müssen vor der ersten Nutzung, nach Reparatur und regelmäßig geprüft werden. Welcher Abstand nötig ist, hängt von Einsatzort und Belastung ab. Auf Baustellen sind tägliche Sichtprüfungen üblich. In Industrie und Handwerk sind Intervalle von wenigen Monaten bis zu einem Jahr praxisgerecht, abhängig von Beanspruchung.
Nutze die Vorgaben aus DIN VDE 0701-0702 für Mess- und Funktionsprüfungen. Achte auf die richtige Schutzklasse und IP-Spezifikation beim Kauf. Entlaste Trommeln nicht durch Dauerbetrieb in Wickelstellung. Dokumentiere Prüfungen schriftlich. Wenn du unsicher bist, lass die wiederkehrenden Prüfungen von einer befähigten Person durchführen.
Kurzfassung: Kenne die relevanten Normen, wähle die passende IP- und Schutzklasse für den Einsatzort. Führe regelmäßige Sicht- und Messprüfungen durch und dokumentiere sie. So reduzierst du Risiken und erfüllst rechtliche Anforderungen.
Entscheidungshilfe: Welche Kabeltrommel passt zu deinen Anforderungen?
Die richtige Kabeltrommel hängt von Einsatzort, Strombedarf und Wartungsaufwand ab. Triff eine Wahl, die Sicherheit und Praxistauglichkeit verbindet. Unten findest du klare Leitfragen und praktische Hinweise. So kommst du schneller zu einer sicheren Entscheidung.
Leitfragen
- Wo
- Wie viel Leistung
- Wie oft
Praxisgerechte Orientierung
Offene Trommeln sind leicht und günstig. Sie eignen sich für trockene Innenräume und gelegentliche Nutzung. Wähle mindestens IP20 für reinen Innenbedarf. Für Feuchträume oder Außenarbeit greife zu geschlossenen Trommeln mit IP44 oder besser.
Mobile Trommeln sind ideal, wenn du sie häufig an verschiedenen Stellen brauchst. Achte auf robuste Steckverbindungen und eine ausreichende Kabellänge. Stationäre Trommeln bieten sich an, wenn die Leitung dauerhaft benötigt wird. Nutze dann feste Installationen oder permanente Aufrollsysteme und lass die Installation durch eine Fachkraft prüfen.
Bei Baustellen und Industrie empfiehlt sich eine Trommel mit hohem Schutzgrad, zum Beispiel IP54IP65, und Steckdosen nach EN 60309. Modelle mit integriertem FI-Schutz oder thermischer Abschaltung erhöhen die Sicherheit besonders dort, wo Personen in der Nähe arbeiten.
Fazit
Für Heimwerker in trockenen Bereichen reicht meist eine einfache, offene Trommel mit IP20. Für Außen und feuchte Umgebungen nimm eine geschlossene Trommel ab IP44. Auf Baustellen und in der Industrie nutze robuste, geprüfte Trommeln mit hoher IP-Klasse und FI-Schutz. Dokumentiere Prüfungen und halte die Vorgaben der DGUV Vorschrift 3 ein. So kombinierst du Funktionalität und Sicherheit.
Praxisfälle: Wie du Kabeltrommeln sicher und normgerecht einsetzt
Du stehst auf einer Baustelle. Es regnet leicht und Maschinen laufen. Eine offene Kabeltrommel liegt halb abgewickelt auf dem Boden. Schon hier siehst du typische Risiken. Feuchtigkeit kann in Kontakte eindringen. Schmutz kann Steckverbindungen stören. Und wenn die Trommel bei voller Belastung nicht komplett abgewickelt ist, steigt die Temperatur im Kabel. Das kann die Isolierung schädigen.
Baustellen
Auf Baustellen brauchst du robuste Trommeln mit hoher Schutzart. Achte auf IP44IP54IP65 sinnvoll. Industriesteckvorrichtungen nach EN 60309 sind oft die bessere Wahl. Sichtprüfungen sollten täglich erfolgen. Wiederkehrende Prüfungen gehören in die Zuständigkeit einer befähigten Person und richten sich nach der DGUV Vorschrift 3 und DIN VDE 0701-0702. Wichtiger Tipp: Wickle das Kabel komplett ab, wenn leistungsstarke Maschinen laufen.
Handwerksbetriebe
In der Werkstatt nutzt du Trommeln für Bohrmaschinen, Winkelschleifer oder Beleuchtung. Hier ist oft trockene Umgebung. Eine einfache Trommel kann genügen. Trotzdem prüfst du regelmäßig auf Beschädigungen und Isolationsfehler. Beachte DIN VDE 0100 und EN 50525 für Leitungen. Bei häufiger Nutzung erwäge Trommeln mit thermischem Schutz oder eingebautem FI/RCD. Das reduziert Brand- und Personengefahr.
Veranstaltungstechnik
Bei Events sind viele Personen in der Nähe. Fehler können zu Ausfällen und Gefahren führen. Setze Trommeln mit IP44BetrSichV und an die Prüfpflichten der DGUV Vorschrift 3.
Garten und Hausgebrauch
Im Garten ist das größte Risiko Feuchtigkeit. Eine ungeeignete Trommel kann bei Nässe gefährlich werden. Verwende mindestens IP44
Industrieumgebungen
In Fabriken gelten hohe Anforderungen. Staub und Feuchtigkeit treten auf. Mechanische Belastung ist häufig. Hier sind robuste Trommeln mit hohen IP-Klassen und geerdeten Stecksystemen nach EN 60309 Standard. Prüfintervalle sind kurz. Erstelle Prüfprotokolle und sorge für Schulungen der Mitarbeiter. Regelwerke wie DIN VDE 0100 und die DGUV Vorschrift 3 bestimmen viele Vorgaben.
Zusammenfassend gilt: Kenne deine Einsatzumgebung. Wähle die passende Schutzart. Prüfe regelmäßig und dokumentiere die Prüfungen. Entlade Trommeln bei hoher Last. Nutze FI-Schutz und thermische Abschaltung, wenn Personen betroffen sind. So verringerst du Risiken und erfüllst die gesetzlichen Vorgaben.
Häufige Fragen zur Sicherheit von Kabeltrommeln
Was ist der Unterschied zwischen IP44 und IP66?
Die IP-Schutzklasse besteht aus zwei Ziffern. Die erste Ziffer beschreibt den Schutz gegen feste Fremdkörper. Die zweite Ziffer beschreibt den Schutz gegen Wasser. IP44IP66IP44IP66
Wie oft müssen Kabeltrommeln geprüft werden?
Führe tägliche Sichtprüfungen durch, wenn die Trommel auf Baustellen oder bei Veranstaltungen genutzt wird. Für Mess- und Funktionsprüfungen gelten die Vorgaben der DGUV Vorschrift 3 und der DIN VDE 0701-0702. Die Intervalle hängen von Nutzung und Gefährdung ab. In Werkstätten sind Prüfintervalle von einigen Monaten bis zu einem Jahr üblich. Bei starker Beanspruchung sind kürzere Intervalle sinnvoll.
Was bedeutet Schutzklasse bei elektrischen Geräten?
Die Schutzklasse gibt an, wie das Gerät gegen Stromschlag geschützt ist. Schutzklasse ISchutzklasse IISchutzklasse III
Worauf muss ich bei Verlängerungskabeln auf Trommeln achten?
Achte auf den Leiterquerschnitt und die maximale Nennstromstärke, damit es nicht zu starker Erwärmung oder Spannungsabfall kommt. Wickele die Trommel komplett ab, wenn leistungsstarke Geräte laufen, sonst steigt die Temperatur im gewickelten Abschnitt. Verwende nur intakte Stecker und geprüfte Verbindungen. Für Außenbetrieb achte zusätzlich auf die passende IP-Schutzart.
Kann ich eine Kabeltrommel selbst prüfen?
Du kannst einfache Sicht- und Funktionsprüfungen selbst durchführen. Prüfe auf Beschädigungen, Risse in der Isolation und korrekte Steckverbindungen. Messungen wie Isolationswiderstand und Schutzleiterprüfung sollten von einer befähigten Person durchgeführt werden. Dokumentiere die Prüfungen ordentlich, wie es die DGUV Vorschrift 3 fordert.
Technische Grundlagen, Geschichte und besondere Merkmale von Kabeltrommeln
Kabeltrommeln sind einfache Geräte mit wichtiger Funktion. Sie erlauben das Aufrollen und Verstauen von elektrischen Verlängerungen. Ihre Technik ist seit den frühen Tagen der Elektrizität gewachsen. Früher waren Trommeln meist aus Holz oder Metall. Später kamen leichte und robuste Kunststoffe hinzu. Mit steigender Nutzung wuchsen auch die Anforderungen an Sicherheit und Normen.
Aufbau und Materialien
Eine Trommel besteht aus einer Trommelwelle, einem Gehäuse und dem Kabel. Die Leitung hat meist Kupferleiter mit PVC- oder Gummimantel. Für den Außeneinsatz werden widerstandsfähige Gummimischungen oder thermoplastische Elastomere verwendet. Gehäuse sind aus Kunststoff oder Metall. Steckdosen und Schutzkontaktbuchsen sind fest verbaut oder genormt nach EN 60309. Wichtig ist der passende Leiterquerschnitt. Gängige Querschnitte sind 1,5 mm² und 2,5 mm². Zu dünne Leiter erhitzen sich und können Schäden verursachen.
Automatische Aufroller
Automatische Aufroller arbeiten mit Federmechanik oder mit Motoren. Die Feder zieht das Kabel zurück. Motorisierte Systeme bieten Komfort bei langen Leitungen. Beide Bauarten haben Bremsen, damit das Kabel nicht ruckartig einrastet. Achte auf Sicherheitskupplungen und Hitzeschutz. Bei hoher Dauerbelastung muss das Kabel komplett abgewickelt werden, um Überhitzung zu vermeiden.
Bedeutung von Schutzarten und Isolationsschutz
Die Schutzart oder IP-Klasse beschreibt Schutz gegen Fremdkörper und Wasser. Die erste Ziffer steht für Staubschutz. Die zweite Ziffer steht für Wasserschutz. Beispiele sind IP20 für Innenräume und IP44 für Spritzwasser. Höhere Werte wie IP65 schützen gegen Strahlwasser und Staub. Die Schutzklasse des Geräts beschreibt den Schutz gegen elektrischen Schlag. Schutzklasse I benötigt Erdung. Schutzklasse II hat doppelte Isolation.
Isolations- und Fehlerstromschutz
Isolationsprüfungen und Schutzleiterprüfungen sind zentrale Messungen. Der Fehlerstromschutz oder RCD/FI erkennt Fehlerströme und schaltet ab. Für Personenschutz sind 30 mA üblich. Für größere Installationen kommen Typen wie AC oder A zum Einsatz. Solche Schutzeinrichtungen verringern das Risiko von Stromschlag und Brand.
Normen und kurze historische Einordnung
Relevante Normen sind unter anderem DIN VDE 0100, DIN VDE 0701-0702, EN/IEC 60529 für IP-Codes und EN 60309 für Industriesteckvorrichtungen. Die DGUV Vorschrift 3 legt Prüfpflichten fest. Frühe elektrische Installationen hatten kaum Normen. Mit der Elektrifizierung entstanden Standards. Heute regeln internationale Normen Sicherheit und Prüfverfahren. Das macht den Einsatz planbarer und sicherer.
Grundsätzlich gilt: Kenne die Baustoffe und Schutzarten. Wähle den passenden Leiterquerschnitt. Nutze Schutztechnik wie RCDs. Und halte dich an die Prüf- und Dokumentationspflichten. So bleibt dein Betrieb sicher.
Pflege- und Wartungstipps für sichere und langlebige Kabeltrommeln
Sichtprüfung vor jedem Einsatz
Überprüfe das Kabel und die Trommel vor jeder Benutzung. Achte auf Risse, Quetschstellen und Verfärbungen am Mantel sowie auf lockere oder beschädigte Steckverbinder. Bei Auffälligkeiten nimm die Trommel sofort aus dem Betrieb.
Reinigung und Trocknung
Reinige die Trommel regelmäßig von Schmutz, Staub und Kleinteilen. Nutze ein feuchtes Tuch und mildes Reinigungsmittel, aber vermeide Wasser in Steckstellen. Lass die Trommel vollständig trocknen, bevor du sie wieder einsetzt oder verstaust.
Richtige Lagerung
Lagere Trommeln trocken, frostfrei und vor direkter Sonneneinstrahlung geschützt. Wickele das Kabel locker auf oder hänge die Trommel an einer Halterung. Vermeide enge Knicke und Druckstellen durch schwere Gegenstände.
Steckverbinder und Kontakte prüfen
Kontrolliere Stecker und Buchsen auf festen Sitz und Korrosion. Saubere Kontakte sind wichtig für die Leitfähigkeit und reduzieren Erwärmung. Beschädigte Teile müssen ersetzt werden, Klebeband ist keine dauerhafte Lösung.
Umgang mit Beschädigungen und Prüfintervalle
Bei Beschädigung sofort sperren und durch eine befähigte Person prüfen oder reparieren lassen. Halte die Vorgaben der DGUV Vorschrift 3 und DIN VDE 0701-0702 ein und dokumentiere Prüfungen. Regelmäßige Sichtprüfungen und periodische Messungen verlängern die Lebensdauer und erhöhen die Sicherheit.
Vorher/Nachher
Vorher: verschmutzte Trommel mit Rissen, unsichere Steckverbindungen und unklarer Prüfstatus. Nachher: gereinigte, intakte Trommel, dokumentierte Prüfung und sichere Lagerung erhöhen die Betriebssicherheit deutlich.
Warum Kabeltrommel-Sicherheit so wichtig ist
Sicherheit für Menschen
Normen und Schutzklassen verhindern Unfälle. Eine falsche Trommel im Außenbereich kann bei Regen einen Stromschlag verursachen. Das kann zu schweren Verletzungen oder zum Tod führen. RCD/Fi-Schutz und richtige Erdung reduzieren dieses Risiko deutlich. Regelmäßige Prüfungen decken verborgene Schäden auf, bevor sie gefährlich werden.
Brandvermeidung
Überhitzte oder beschädigte Kabel können Brände auslösen. Ein gewickeltes Kabel, das unter Last steht, erwärmt sich stärker. Das schädigt die Isolierung. Funken oder Schmorstellen können leicht einen Brand entfachen. Durch Einhaltung von Normen wie DIN VDE 0100 und regelmäßige Messungen nach DIN VDE 0701-0702 reduzierst du dieses Risiko.
Schutz der Umwelt
Brände setzen Schadstoffe frei. Beschädigte Kabel werden früher entsorgt. Das erhöht Abfall und Rohstoffverbrauch. Langlebigere, passende Trommeln senken die Menge an Elektronikschrott. Richtiges Material und ordentliche Prüfungen schützen so auch die Umwelt.
Wirtschaftlichkeit und Komfort
Ausfälle kosten Geld. Ein Produktionsstopp wegen eines defekten Verlängerungskabels kann hohe Ausfallkosten verursachen. Sichere Trommeln reduzieren ungeplante Stillstände. Für dich bedeutet das weniger Stress und planbare Abläufe.
Lebensdauer und Instandhaltung
Der richtige IP-Wert verhindert das Eindringen von Feuchtigkeit und Staub. Das verlängert die Lebensdauer der Trommel. Prüfpflichten sorgen dafür, dass Schäden rechtzeitig erkannt und behoben werden. Dokumentierte Prüfungen schützen zudem im Haftungsfall.
Fazit: Normen, Schutzarten und Prüfpflichten sind keine Bürokratie. Sie schützen Menschen, verhindern Brände, schonen die Umwelt und sparen Kosten. Halte dich an die Vorgaben. So arbeitest du sicherer und wirtschaftlicher.
Do’s & Don’ts bei der Nutzung von Kabeltrommeln
Ein kurzer Check vor dem Einsatz verhindert viele Probleme. Die Tabelle zeigt typische Fehler und die richtige Vorgehensweise. Halte dich an die Tipps, um Sicherheit und Lebensdauer zu erhöhen.
| Was du nicht tun solltest | Was du stattdessen tun solltest |
|---|---|
| Das Kabel unter Last auf der Trommel lassen. Das erhöht die Erwärmung und schädigt die Isolierung. | Wickle das Kabel vollständig ab, wenn leistungsstarke Geräte laufen. So vermeidest du Überhitzung. |
| Eine Trommel ohne passenden Schutzgrad draußen verwenden. Wasser oder Staub können Kurzschlüsse verursachen. | Wähle die passende IP-Klasse, zum Beispiel IP44 für leichten Außeneinsatz oder IP65 für stärkere Belastung. |
| Beschädigte Stecker oder Kabel provisorisch mit Klebeband reparieren. | Lass beschädigte Teile von einer befähigten Person ersetzen. Provisorien sind unsicher. |
| Prüfungen vernachlässigen oder nicht dokumentieren. | Führe tägliche Sichtprüfungen durch und dokumentiere wiederkehrende Messungen gemäß DGUV Vorschrift 3. |
| Ein zu dünnes Kabel verwenden und damit hohe Verbraucher betreiben. | Wähle den richtigen Leiterquerschnitt. Für handwerkliche Geräte sind meist 2,5 mm² sinnvoll. |
| Trommeln offen und nass lagern oder direkter Sonneneinstrahlung aussetzen. | Lagere trocken, frostfrei und geschützt. Hänge Trommeln an eine Halterung, um Druckstellen zu vermeiden. |
Glossar: Wichtige Begriffe rund um Kabeltrommeln
IP-Schutzarten
Die IP-Kennzeichnung beschreibt den Schutz gegen Fremdkörper und Wasser. Die erste Ziffer nennt den Schutz gegen feste Teile, die zweite den Schutz gegen Wasser. Beispiele sind IP20 für Innenräume und IP65 für staubdichte und strahlwassergeschützte Geräte.
FI/LS
FI steht für Fehlerstromschutzschalter oder RCD. Er erkennt kleinste Fehlerströme und schaltet schnell ab, um Menschen zu schützen. LS bedeutet Leitungsschutzschalter und schützt vor Überlast und Kurzschluss durch Abschalten bei zu hohem Strom.
Isolationsprüfung
Bei der Isolationsprüfung wird der Widerstand der Kabelisolierung gemessen. So lassen sich beschädigte oder gealterte Isolierungen erkennen. Solche Messungen führen befähigte Personen mit einem Isolationsmessgerät durch.
Schutzklasse
Die Schutzklasse beschreibt, wie ein Gerät gegen elektrischen Schlag geschützt ist. Schutzklasse I benötigt eine Erdung, Schutzklasse II hat doppelte oder verstärkte Isolation. Schutzklasse III arbeitet mit Schutzkleinspannung und kommt ohne Erdung aus.
Ingress Protection
Ingress Protection ist der englische Name für die IP-Schutzarten. Die Norm EN/IEC 60529 legt die Prüfverfahren und Bedeutungen fest. Der Begriff hilft bei internationalen Produktspezifikationen.
Prüfpflicht
Prüfpflichten regeln, wie oft elektrische Betriebsmittel kontrolliert werden müssen. In Deutschland ist die DGUV Vorschrift 3 hier wichtig. Arbeitgeber müssen Prüfintervalle festlegen und Prüfungen dokumentieren.
PE
PE steht für Protective Earth, also Schutzleiter. Er führt Fehlerströme sicher zur Erde und ermöglicht das Auslösen von Schutzschaltern. In Europa ist die Leiterfarbe grün-gelb standardmäßig vorgeschrieben.
IEC
IEC ist die International Electrotechnical Commission. Sie erstellt internationale Normen für Elektrotechnik und Elektronik. IEC-Normen dienen oft als Grundlage für nationale und europäische Standards.
EN
EN steht für Europäische Norm. EN-Normen harmonisieren Anforderungen in Europa und basieren häufig auf IEC-Normen. Produkte mit EN-Norm erfüllen Regeln, die in der EU anerkannt sind.
Fehler finden und beheben: Praktische Troubleshooting-Tabelle
Wenn eine Kabeltrommel Probleme macht, hilft systematisches Vorgehen. Prüfe zuerst Sichtbares. Dann geh schrittweise zu Messungen oder zur Fachperson. Die Tabelle listet typische Probleme, mögliche Ursachen und konkrete Lösungen.
| Problem | Mögliche Ursache | Konkrete Lösung |
|---|---|---|
| Kabel wird heiß | Kabel ist zu dünn für die Last oder bleibt auf der Trommel gewickelt | Last reduzieren und Trommel vollständig abwickeln. Verwende einen größeren Leiterquerschnitt. Lass gefährdete Teile von einer befähigten Person prüfen. |
| FI/RCD löst häufig aus | Fehlerstrom durch Feuchtigkeit, beschädigte Isolierung oder defekte Geräte | Gerätetrennung vornehmen und einzelne Verbraucher prüfen. Trocknen und Sichtprüfung durchführen. Bei Unsicherheit Messung durch befähigte Person veranlassen. |
| Flackern oder Wackelkontakt an Steckdose | Korrodierte oder lockere Kontakte, verschmutzte Steckverbindung | Strom abschalten und Steckverbindung kontrollieren. Kontakte reinigen oder Stecker ersetzen. Keine provisorischen Reparaturen wie Klebeband verwenden. |
| Wassereintritt oder sichtbare Feuchtigkeit | Ungeeignete Schutzart oder beschädigte Dichtungen | Trommel außer Betrieb nehmen und trocknen lassen. Prüfe IP-Klasse und Dichtungen. Bei dauerhaft nasser Umgebung eine Trommel mit höherer IP-Schutzart wählen. |
| Sichtbare Risse oder Kabelbruch | Mechanische Belastung, Knicke oder Alterung | Trommel sofort sperren. Kabel nicht weiter verwenden. Ersatzkabel einbauen lassen oder durch befähigte Person reparieren lassen und Prüfung durchführen. |
Zusammenfassung: Immer zuerst Sichtprüfung und Trennung vom Netz. Kleinere Probleme lassen sich oft schnell beheben. Bei sicherheitsrelevanten Schäden nimm die Trommel außer Betrieb und lass eine Fachperson prüfen.
Typische Fehler beim Einsatz von Kabeltrommeln und wie du sie vermeidest
Kabel auf der Trommel lassen, wenn viel Leistung gezogen wird
Viele Anwender lassen das Kabel zum Platz sparen gewickelt. Unter Last steigt die Temperatur im gewickelten Abschnitt stark an. Das schädigt die Isolation und kann Brände verursachen. Wickele das Kabel vollständig ab, wenn du starke Werkzeuge oder Maschinen betreibst. So reduzierst du Erwärmung und verlängerst die Lebensdauer des Kabels.
Falsche Schutzart für den Einsatzort wählen
Eine Trommel mit zu niedrigem IP-Wert ist draußen oder in Feuchträumen gefährlich. Wasser und Staub können in Kontakte eindringen. Wähle die passende IP-Schutzart für deine Umgebung, zum Beispiel IP44 für Spritzwasser oder IP65 bei starker Verschmutzung. Prüfe vor dem Kauf die Herstellerangaben.
Prüfungen vernachlässigen oder nicht dokumentieren
Regelmäßige Sicht- und Messprüfungen verhindern viele Schäden. Auf Baustellen sind tägliche Checks üblich. Wiederkehrende Messungen gehören in die Dokumentation nach DGUV Vorschrift 3. Lege Prüfintervalle fest und halte sie ein. So hast du Nachweise im Schadensfall.
Beschädigte Stecker provisorisch reparieren
Klebeband oder provisorische Verbindungen sind keine Lösung. Lockere oder korrodierte Kontakte führen zu Funkenbildung und Ausfällen. Ersetze beschädigte Stecker und Buchsen durch geprüfte Ersatzteile. Lass Reparaturen von einer befähigten Person durchführen.
Zu dünner Leiterquerschnitt für die Belastung
Ein zu dünnes Kabel steigt stärker in der Temperatur und verursacht Spannungsabfall. Das schadet Geräten und erhöht das Brandrisiko. Achte auf den richtigen Leiterquerschnitt, zum Beispiel 2,5 mm² bei stärkeren Verbrauchern. Bei unsicherer Belastung wähle ein dickeres Kabel oder eine Trommel mit geeigneter Auslegung.
Experten-Tipp für weniger bekannte, aber sehr praktische Sicherheitsmaßnahmen
Praktischer Prüfablauf und kleine Helfer
Markiere jede Trommel sichtbar mit einem Prüfdatum und einem kurzen Statussticker. So erkennst du sofort, wann die letzte fachliche Messung erfolgte. Ergänze die tägliche Sichtprüfung um einen kurzen Funktionstest unter leichter Last. Starte ein Gerät für fünf bis zehn Minuten und führe dann eine Temperaturkontrolle an Steckern und Kabelmantel durch.
Ein günstiges IR-Thermometer oder eine Wärmebildkamera-App deckt schleichende Probleme auf. Sichtbare oder fühlbare Hitze am Stecker ist ein frühes Warnsignal. Schalte dann sofort ab und lass die Trommel prüfen.
Warum das so gut funktioniert
Diese Kombination aus Kennzeichnung, kurzer Funktionsprobe und Temperaturkontrolle entdeckt Schäden, bevor sie kritisch werden. Sie ist schnell durchführbar und verursacht kaum Aufwand im Arbeitsalltag. Ergänze das Procedere durch ein einfaches Prüfprotokoll. Trage Auffälligkeiten ein und veranlasse rechtzeitig eine Messung durch eine befähigte Person.
So senkst du Brandrisiko, vermeidest Ausfälle und hast im Zweifel eine saubere Nachweisführung.
Zeit- und Kostenaufwand für sichere Kabeltrommeln
Die Umsetzung typischer Sicherheitsmaßnahmen kostet Zeit und Geld. Trotzdem sind die Ausgaben in vielen Fällen geringer als die Folgekosten durch Ausfall, Schaden oder Haftung. Hier findest du eine realistische Einschätzung, gegliedert nach Zeitaufwand und direkten Kosten.
Aufwand in Zeit
Tägliche Sichtprüfungen dauern pro Trommel nur wenige Minuten. Plane etwa zwei bis fünf Minuten ein. Wiederkehrende Messprüfungen durch eine befähigte Person nehmen pro Trommel typischerweise 15 bis 30 Minuten in Anspruch. Für eine kleine Werkstatt mit fünf Trommeln bedeutet das einmal jährlich rund 1,5 bis 2,5 Stunden Prüfzeit.
Schulungen für Mitarbeiter sind einmalig nötig. Ein kompakter Praxisworkshop dauert ein bis vier Stunden. Internes Training reduziert langfristig Prüfaufwand und Fehlerhäufigkeit. Reparaturen oder Austausch dauern je nach Schaden zwischen 30 Minuten und mehreren Stunden, wenn ein externer Elektriker nötig ist.
Kosten
Einfaches offenes Modell kostet etwa 15 bis 40 Euro. Geschützte Trommeln mit IP44 bis IP65 liegen bei etwa 40 bis 150 Euro. Industrietrommeln mit EN 60309 und zusätzlichen Schutzfunktionen kosten 150 bis 400 Euro oder mehr. Eingebaute FI- oder Thermoschutzfunktionen erhöhen den Preis deutlich.
Externe Prüfungen werden meist stundenweise abgerechnet. Rechne mit 60 bis 120 Euro pro Stunde. Bei 0,5 Stunden pro Trommel entstehen Kosten von etwa 30 bis 60 Euro je Trommel pro Prüfintervall zuzüglich Anfahrt. Eine jährliche Servicevereinbarung für mehrere Trommeln kann 200 bis 800 Euro kosten, je nach Umfang.
Ein typisches Jahresbeispiel: Kleine Werkstatt mit fünf Trommeln. Anschaffung mittlerer Qualität rund 300 Euro. Jährliche externe Prüfung 150 Euro. Schulung einmalig 200 Euro. Ersatzteile und unvorhergesehene Reparaturen 100 bis 300 Euro pro Jahr. Gesamtkosten im ersten Jahr liegen oft zwischen 700 und 1.000 Euro und sinken in Folgejahren.
Begründung: Höhere Anfangsinvestitionen in robuste Trommeln und Schulung zahlen sich durch weniger Ausfälle und geringere Reparaturkosten aus. Plane regelmäßige Prüfungen ein. So vermeidest du teure Ausfallzeiten und Haftungsrisiken.
Gesetzliche Regelungen und praktische Umsetzung
Wichtige Rechtsgrundlagen
Die Betriebssicherheitsverordnung (BetrSichV) verpflichtet Arbeitgeber, Arbeitsmittel sicher bereitzustellen und zu betreiben. Dazu gehören Risikoanalyse, regelmäßige Prüfungen und schriftliche Betriebsanweisungen. Die DGUV Vorschrift 3 regelt ausdrücklich die Prüfung elektrischer Betriebsmittel. Sie schreibt Sicht- und Messprüfungen sowie die Prüfung nach Instandsetzung vor. Normative Vorgaben wie DIN VDE 0100, DIN VDE 0701-0702 und EN/IEC 60529 legen technische Anforderungen und Prüfverfahren fest. Die CE-Kennzeichnung signalisiert, dass ein Produkt den grundlegenden EU-Anforderungen entspricht. Sie entbindet dich aber nicht von Prüfpflichten im Betrieb.
Praktische Umsetzung vor Ort
Mache eine einfache Gefährdungsbeurteilung für die Arbeitsplätze, an denen Trommeln genutzt werden. Erstelle eine Betriebsanweisung mit Stichworten wie Sichtprüfung, Abwickelregel und Verhalten bei Beschädigung. Bestimme eine befähigte Person für wiederkehrende Messungen oder beauftrage einen externen Dienstleister. Führe tägliche Sichtprüfungen durch und dokumentiere sie kurz in einer Prüfkartei oder in einer Excel-Liste mit Geräte-ID, Datum, Prüfperson und Ergebnis.
Konkrete Dokumentationsbeispiele
Klebe ein Prüfetikett auf jede Trommel mit Prüfdatum und nächstem Prüftermin. Nutze ein Prüfprotokollformular für wiederkehrende Messungen nach DIN VDE 0701-070Lege Fotos von Schäden in ein elektronisches Geräteregister. Hebe Schulungsnachweise der Mitarbeiter auf. Diese Nachweise helfen im Schadensfall und zeigen, dass du Pflichten nach BetrSichV und DGUV erfüllt hast.
Alltagstipps für Compliance
Prüfe bei Neuanschaffung die CE-Kennzeichnung und die Herstellerangaben zu IP-Schutzart und zulässiger Belastung. Halte Prüfintervalle abhängig von Nutzung fest. Auf Baustellen sind engere Intervalle nötig als im Lager. Bei Reparaturen sofort neu prüfen und dokumentieren. So erfüllst du gesetzliche Anforderungen und reduzierst Haftungsrisiken.
Vorteile und Nachteile von Kabeltrommeln im Einsatz
Kabeltrommeln sind praktisch und weit verbreitet. Sie bieten Mobilität und Ordnung. Gleichzeitig bringen sie technische und organisatorische Anforderungen mit sich. Die folgende Tabelle fasst die wichtigsten Vor- und Nachteile übersichtlich zusammen. So erkennst du schnell, was bei der Auswahl und im Umgang wichtig ist.
| Vorteile | Nachteile |
|---|---|
| Mobilität Kabeltrommeln lassen sich leicht transportieren und an verschiedenen Einsatzorten nutzen. Das spart Zeit bei wechselnden Arbeitsplätzen. |
Wärmeentwicklung Bei Wickelbetrieb unter Last steigt die Temperatur. Das kann Isolationsschäden und Brandrisiken verursachen. |
| Schneller Aufbau Schnelles Ausrollen und anschließen ermöglicht kurzfristige Einsätze. Das ist besonders bei Events und Baustellen praktisch. |
Prüf- und Wartungsaufwand Regelmäßige Sicht- und Messprüfungen sind nötig. Das verursacht Zeit- und Kostenaufwand. |
| Flexibilität Unterschiedliche Längen und Querschnitte passen zu verschiedenen Verbrauchern. Es gibt geschützte Ausführungen für Außen und Industrie. |
Mechanische Belastung Kabel können durch Knicke, Quetschungen oder Abrieb beschädigt werden. Das verkürzt die Lebensdauer. |
| Sicherheitsfunktionen Manche Trommeln haben FI oder thermischen Schutz. Das erhöht den Personenschutz vor Stromschlägen und Überhitzung. |
Kosten Robuste, geschützte oder mit Zusatzschutz ausgestattete Trommeln kosten deutlich mehr als einfache Modelle. |
| Ordnung und Lagerung Trommeln reduzieren Kabelsalat und schützen Leitungen beim Transport. Saubere Lagerung verlängert die Einsatzzeit. |
Fehleranfälligkeit Lockere Stecker, Korrosion oder verschmutzte Kontakte führen zu Ausfällen. Reparaturen erfordern oft Fachkenntnis. |
Zusammenfassend sind Kabeltrommeln sehr nützlich. Ihr Nutzen hängt von der richtigen Auswahl und dem korrekten Umgang ab. Wähle die passende Schutzart. Wickele Kabel bei hoher Last vollständig ab. Plane Prüfungen und Wartung ein. So profitierst du lange von den Vorteilen und minimierst die Nachteile.
Mythen und Fakten rund um Kabeltrommeln
Im Umgang mit Kabeltrommeln halten sich viele Irrtümer. Manche Mythen führen zu unsicherem Verhalten. Die Tabelle zeigt gängige Mythen, die korrekte Realität und eine kurze Erklärung.
| Mythos | Realität | Erklärung |
|---|---|---|
| Es ist unproblematisch, das Kabel bei hoher Last auf der Trommel zu lassen. | Falsch. Wickelbetrieb erhöht die Erwärmung erheblich. | Bei Last staut sich Wärme im gewickelten Bereich. Das schädigt die Isolation und erhöht Brandrisiko. Deshalb Kabel komplett abwickeln. |
| Alle Kabeltrommeln sind gleich und können überall verwendet werden. | Falsch. Es gibt unterschiedliche Schutzarten und Ausführungen. | IP-Schutzarten, Leiterquerschnitt und Stecksysteme bestimmen den Einsatz. Wähle Trommeln passend zum Einsatzort und zur Belastung. |
| Ist eine Trommel CE-gekennzeichnet, sind keine weiteren Prüfungen nötig. | Falsch. CE betrifft Produktkonformität, nicht Betriebssicherheit. | Betriebliche Prüfpflichten nach DGUV und BetrSichV bleiben bestehen. CE entbindet nicht von Sicht- und Messprüfungen im Betrieb. |
| Eine einfache Sichtprüfung reicht aus. | Teils falsch. Sichtprüfung ist wichtig, aber oft nicht ausreichend. | Manche Schäden sind nur messbar, etwa Isolationsfehler. Wiederkehrende Messungen durch befähigte Personen sind notwendig. |
| Wenn der FI häufig auslöst, ist er defekt und sollte abgeschaltet bleiben. | Falsch. Häufiges Auslösen ist ein Warnsignal, nicht ein Grund zum Deaktivieren. | Fehlerstrom kann durch Feuchtigkeit oder defekte Geräte verursacht werden. Prüfe Ursachen und lass eine Fachperson messen. Deaktiviere den FI nicht dauerhaft. |
Kurz zusammengefasst: Hinterfrage verbreitete Annahmen. Handle nach Fakten und Normen. So vermeidest du Risiken und arbeitest sicherer.
