Typische Probleme treten regelmäßig auf. Die Trommel kann überlasten, wenn zu viele Leistungsverbraucher gleichzeitig laufen. Aufgerolltes Kabel führt zu Wärmestau und deutlich erhöhtem Risiko für Isolationsschäden. Fehlender oder falsch ausgelegter Fehlerstromschutz (RCD/Fi) erhöht das Risiko für elektrischen Schlag. Und eine ungeeignete Sicherung schützt weder dich noch deine Geräte zuverlässig. Auf Baustellen kommen noch Anforderungen der Unfallverhütung hinzu. Bei Veranstaltungen sind häufig wechselnde Lasten ein Problem.
In diesem Artikel erklärst du, wie Sicherungen und RCDs funktionieren. Du lernst, wie du Trommeln richtig dimensionierst und sicher betreibst. Du erfährst, wann ein integrierter oder externer Fehlerstromschutz nötig ist. Praktische Entscheidungen werden konkret: Welche Nennstromstärke brauchst du? Wann darf die Trommel aufgewickelt bleiben? Wie testest du den RCD vor Ort? Am Ende hast du handfeste Sicherheitstipps und Prüfschritte, die du sofort anwenden kannst.

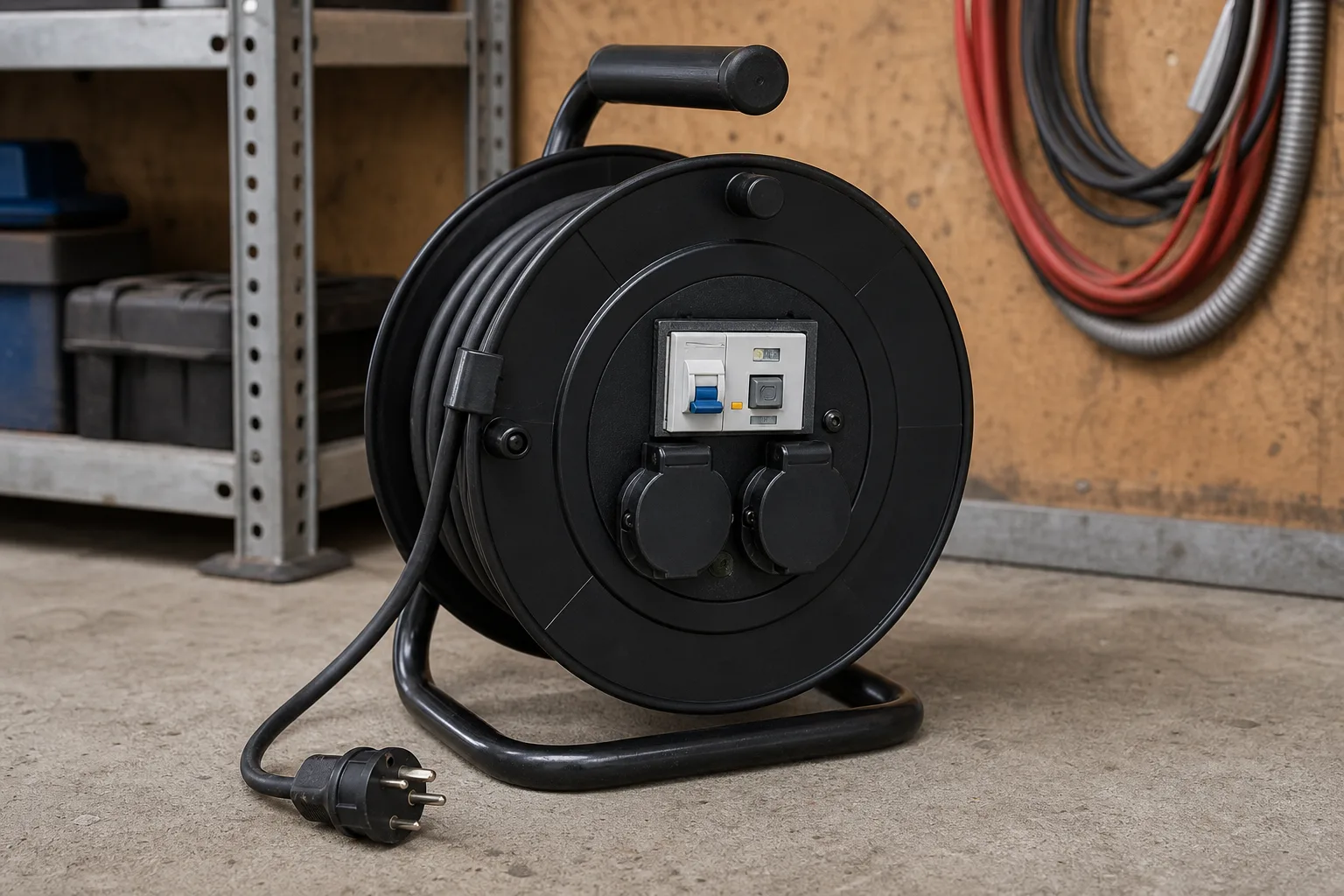

Absicherung von Kabeltrommeln: RCDs versus Leitungssicherungen
Beim Einsatz von Kabeltrommeln musst du zwei Schutzfunktionen unterscheiden. Fehlerstromschutzschalter (RCD/Fi) erkennen Ableitströme zur Erde. Sie schützen Menschen vor elektrischem Schlag. Leitungssicherungen wie Sicherungsautomaten (RCBO/MCB) oder Schmelzsicherungen schützen vor Überlast und Kurzschluss. Sie verhindern, dass Kabel oder Verbraucher durch zu hohe Ströme beschädigt werden.
Wähle einen RCD mit 30 mA als Standard für persönlichen Schutz. Für Brandschutz kommen 100 mA oder 300 mA in Frage. Achte auf Typenbezeichnung. Typ AC erkennt nur sinusförmige Wechselströme. Typ A erkennt zusätzlich pulsierende Gleichfehlerströme. Typ B deckt gleichstromhaltige und hochfrequente Fehlerströme ab. Für einfache Handwerkzeuge ist meist Typ A ausreichend. Wenn Frequenzumrichter, EV-Ladegeräte oder Photovoltaik-Wechselrichter im Spiel sind, ist Typ B sinnvoll.
Sicherungsautomaten haben Kennlinien B, C oder D. Typ B löst schnell bei geringen Überschreitungen. Er ist geeignet für Wohn- und leichte Gewerbelasten. Typ C toleriert kurzzeitige Einschaltströme von Motoren. Er eignet sich für Baustellen mit Bohrmaschinen oder Schleifern. Typ D ist für Geräte mit sehr hohen Anlaufströmen gedacht.
Ein wichtiges Thema ist die Trommel selber. Aufgerolltes Kabel kann Wärme stauen. Die zulässige Strombelastbarkeit reduziert sich deutlich. Viele Hersteller geben für aufgewickelte Trommeln reduzierte Nennströme an. Als Faustregel kann gelten: abgewickelt darf die Trommel oft nahe am Kabelquerschnitt betrieben werden. Voll aufgewickelt kann die zulässige Dauerstromstärke 30 bis 50 Prozent sinken. Prüfe das Typenschild und die Herstellerangaben. Bei Unsicherheit rolle das Kabel aus.
Kurze praktische Hinweise
- RCD schützt gegen Ableitströme. Er ersetzt keine Überstromschutzfunktion.
- MCB/Sicherung schützt vor Überlast und Kurzschluss. Beide Schutzarten sind nötig.
- Für Baustellen mit vielen Motoren empfehle MCB Typ C.
- Bei elektronischen Verbrauchern prüfe, ob ein Typ A oder B nötig ist.
- Rolle Trommeln immer aus, wenn hohe Dauerlasten anstehen.
| Schutztyp | Typ / Kennlinie | Typische Einsatzfälle | Vor- und Nachteile | Empfohlene Sicherungskennlinie |
|---|---|---|---|---|
| RCD (Fi) | 30 mA Typ AC / Typ A / Typ B | Handwerkzeuge, Garten, Baustelle, Veranstaltungen | Schützt Personen. Typ A für pulsierende Fehlerströme. Typ B für DC und Frequenzumrichter. Kein Schutz vor Überlast. | RCD immer 30 mA für Personenschutz. Ergänzend 300 mA für Brandschutz, wenn nötig. |
| MCB / Leitungsschutz | B, C, D | Schutz von Leitung und Geräten vor Überstrom. Baustellen, Werkstatt, Verteiler | Sorgt für Abschaltung bei Überlast und Kurzschluss. Auswahl abhängig von Einschaltströmen der Verbraucher. | Leitungsquerschnitt + zu erwartende Anlaufströme. B für Wohnlast, C für allgemeine Motoren, D für starke Anlaufströme. |
| Kabeltrommel Betrieb | Abgewickelt vs. aufgewickelt | Alle mobilen Einsätze | Abgewickelt erlaubt höhere Dauerlast. Aufgerollt staut Wärme. Herstellerangaben beachten. | Dimensioniere Sicherung nach abgewickeltem Zustand. Reduziere Dauerlast bei aufgewickelter Trommel oder rolle aus. |
Zusammenfassend musst du immer beides planen. Verwende einen RCD für Personenschutz. Ergänze ihn mit passenden Sicherungsautomaten zum Schutz vor Überlast. Prüfe Herstellerangaben der Trommel. Rolle aus, wenn hohe Dauerlasten anstehen. So reduzierst du Erwärmung und das Risiko elektrischer Schäden.
Welche Absicherung passt zu meiner Kabeltrommel?
Einsatzzweck und angeschlossene Geräte
Wofür nutzt du die Trommel? Sind es kleine Handwerkzeuge, Elektrowerkzeuge mit Motoren oder Geräte mit elektronischen Frequenzumrichtern? Für reine Handwerkzeuge und Haushaltsgeräte reicht meist ein RCD 30 mA Typ A. Das schützt dich vor Stromschlägen bei sinusförmigen und pulsierenden Fehlerströmen. Wenn du Geräte mit Wechselrichtern, EV-Ladegeräten oder manchen Solarwechselrichtern betreibst, kann ein RCD Typ B nötig sein. Bei Motorlasten ist als Leitungsschutz häufig ein MCB Typ C sinnvoll. Typ B bei allgemeinen Wohnlasten und Typ D nur bei sehr hohen Anlaufströmen.
Dauerlast und Trommelzustand
Wie lange und wie hoch ist die Last? Wird das Kabel abgewickelt oder bleibt es aufgerollt? Aufgerollt staut sich Wärme. Die zulässige Dauerstromstärke sinkt dann oft deutlich. Rolle die Trommel immer ganz aus, wenn du längere oder starke Lasten betreibst. Dimensioniere die Sicherung nach dem abgewickelten Zustand und nach dem Kabelquerschnitt. Bei Dauerlasten nahe der Nennleistung ist ein größerer Querschnitt oder eine separate Leitung die richtige Wahl.
Umgebung und Feuchtigkeitsbedingungen
Findet der Betrieb draußen statt? Ist es nass oder schlammig? Im Freien und in feuchten Bereichen ist ein 30 mA RCD meist Pflicht. Achte auf IP-Schutzarten bei Steckdosen und Trommeln. Bei häufigem Außeneinsatz bieten sich robuste, spritzwassergeschützte Trommeln mit integriertem Fehlerstromschutz an. Bei Unsicherheit nutze einen zusätzlichen tragbaren RCD oder lass die Installation von einem Elektriker prüfen.
Fazit
Wenn du unsicher bist, gilt eine einfache Regel. Verwende immer einen 30 mA RCD für Personenschutz. Ergänze ihn mit einem MCB, das zur Belastung passt. Für motorische Lasten ist Typ C die übliche Wahl. Bei elektronischen Umrichtern prüfe Bedarf für Typ A oder B. Rolle Trommeln aus und prüfe das Typenschild. Bei komplexen Anlagen oder hoher Leistung frage einen Elektriker. So triffst du sichere und praktikable Entscheidungen.
Hintergrundwissen zu FI/RCD und Sicherungen
Was ist ein Fehlerstromschutzschalter (RCD)
Ein RCD schützt Menschen vor elektrischem Schlag. Er erkennt, wenn Strom ungewollt über Erde fließt. Typische Empfindlichkeit für Personenschutz ist 30 mA. Es gibt auch höhere Auslöseschwellen wie 100 mA oder 300 mA. Diese dienen eher dem Brandschutz. RCDs finden sich oft in Baustellenverteilerkästen oder als tragbare Geräte an Kabeltrommeln.
Wie ein RCD funktioniert
Das Grundprinzip ist die Differenzstrommessung. Alle Ströme, die in einem Stromkreis fließen, werden in einer Messspule geführt. Addieren sich die Ströme auf, erzeugt das keine Spannung in der Spule. Fließt ein Teilstrom irgendwo ab, entsteht eine Differenz. Diese Differenz induziert eine Spannung in der Spule. Ein Auslöser schaltet dann den Stromkreis ab. Praktisch bedeutet das: Wenn ein Mensch Strom zur Erde ableitet, löst der RCD aus und unterbricht die Versorgung.
RCD-Typen kurz erklärt
Typ AC erkennt nur sinusförmige Wechselströme. Er reicht für einfache Elektrowerkzeuge. Typ A erkennt zusätzlich pulsierende Gleichfehlerströme. Das ist wichtig bei Geräten mit elektronischer Steuerung wie Akkuschraubern oder Staubsaugern. Typ B erkennt auch glatte Gleichfehlerströme und hochfrequente Komponenten. Er ist nötig bei Frequenzumrichtern, EV-Ladegeräten oder Solaranlagen.
Sicherungen und Leitungsschutzschalter
Sicherungselemente schützen vor Überlast und Kurzschluss. Sie reagieren auf zu hohe Ströme. Übliche Geräte sind Leitungsschutzautomaten (MCB) oder Schmelzsicherungen. MCBs haben Kennlinien wie B, C oder D. Typ B löst bei kleinen Überschreitungen. Er eignet sich für Haushaltsgeräte. Typ C lässt höhere Anlaufströme zu. Er ist nützlich bei Bohrmaschinen oder Winkelschleifern. Typ D ist für sehr hohe Anlaufströme gedacht.
Sicherungen vs. FI
Ein RCD schützt nicht vor Überlast. Eine Sicherung schützt nicht vor Ableitströmen. Du brauchst beide Schutzarten. Auf Baustellen ist das besonders wichtig. Ein MCB mit C-Kennlinie kombiniert mit einem 30 mA RCD ist eine häufige Lösung.
Selektivität und Kombinationen
Selektivität bedeutet, dass nur der betroffene Stromkreis abschaltet. Das vermeidet einen Totalausfall. Bei Verteilern spricht man von selektiver Abstimmung von Sicherungen und RCDs. RCBO kombiniert RCD und MCB in einem Gerät. Das liefert Personenschutz und Überstromschutz für einen einzelnen Stromkreis. Das ist praktisch bei mobilen Verteilerkästen oder fixen Baustellenanschlüssen.
Praktische Tipps für Kabeltrommeln
Rolle die Trommel aus, wenn du hohe Lasten betreibst. Prüfe den RCD regelmäßig mit der Test-Taste. Bei elektronischen Geräten denk an Typ A oder B. Bei einfachen Handwerkzeugen genügt meist Typ A. Wenn du unsicher bist, lass die Absicherung vom Elektriker prüfen.
Häufige Fragen und schnelle Antworten
Brauche ich immer einen RCD für die Kabeltrommel?
Ja, ein 30 mA RCD ist für den Personenschutz in den meisten mobilen Anwendungen empfehlenswert. Im Außenbereich und auf Baustellen ist er oft vorgeschrieben. Er schützt vor lebensgefährlichen Ableitströmen. Er ersetzt jedoch nicht den Überstromschutz.
Kann ich die Kabeltrommel aufgerollt betreiben?
Möglich ist es manchmal, aber oft riskant. Aufgerollt staut sich Wärme und die zulässige Dauerstromstärke kann deutlich sinken. Rolle die Trommel aus bei längeren oder starken Lasten. Das reduziert Erwärmung und Schäden am Kabel.
Wie teste ich, ob der RCD funktioniert?
Drücke die Test-Taste am RCD. Der Schalter sollte sofort auslösen und den Stromkreis unterbrechen. Schalte den RCD danach wieder ein und teste die angeschlossenen Geräte kurz. Wenn er nicht auslöst, darf die Trommel nicht benutzt werden und ein Elektriker muss prüfen.
Welche Stromstärke darf die Trommel haben?
Die zulässige Stromstärke steht auf dem Typenschild der Trommel. Sie hängt vom Kabelquerschnitt und davon ab, ob das Kabel abgewickelt ist. Dimensioniere Sicherung und Leitung so, dass die Trommel nicht dauerhaft an ihrer Grenze betrieben wird. Bei Unsicherheit rolle aus oder wähle eine Trommel mit größerem Querschnitt.
Was tun bei wiederholtem Auslösen des RCD?
Unterbreche den Betrieb sofort und trenne die Verbraucher. Versuche, Geräte einzeln wieder zuzuschalten, um den Verursacher zu finden. Wenn das Auslösen weiter auftritt oder der Verursacher nicht erkennbar ist, lasse die Anlage von einem Elektriker prüfen. Wiederholtes Auslösen kann auf Isolationsfehler oder Feuchtigkeit hinweisen.
Relevante Vorschriften und gesetzliche Vorgaben
Grundprinzipien und DIN VDE
In Deutschland ist der Schutz gegen elektrischen Schlag gesetzlich und normativ verankert. Die DIN VDE 0100-410 behandelt den Personenschutz und beschreibt den Einsatz von Schutzmaßnahmen wie RCDs. Dort ist geregelt, wann Fehlerstromschutz einzusetzen ist und welche Empfindlichkeiten üblich sind. Für Steckdosen im Außenbereich, auf Baustellen und bei mobilen Betriebsmitteln gelten strenge Anforderungen.
Arbeitsschutz und Prüfpflichten
Arbeitgeber müssen die Sicherheit ihrer elektrischen Geräte sicherstellen. Die Betriebssicherheitsverordnung und die DGUV Vorschrift 3 (früher BGV A3) verlangen regelmäßige Prüfungen von ortsveränderlichen Betriebsmitteln. Das betrifft auch Kabeltrommeln, mobile Verteiler und Handwerkzeuge. Intervalle und Prüfumfang richten sich nach Einsatzhäufigkeit und Umgebung. Bei gewerblicher Nutzung solltest du die Prüfungen dokumentieren lassen.
Praktische Beispiele und Anwendung
Im Garten solltest du nur RCD-geschützte Stromkreise verwenden. Achte auf Geräte mit ausreichendem IP-Schutz gegen Spritzwasser. Auf Baustellen sind meist RCDs mit 30 mA Pflicht für Steckdosen und tragbare Verteiler. Bei Gewerbebetrieben gilt das Gleiche. Zusätzlich kann ein 300 mA-RCD für den Brandschutz sinnvoll sein, wenn mehrere Stromkreise zusammen abgesichert werden.
Weitere Hinweise
Verwende nur zugelassene und gekennzeichnete Kabeltrommeln. Beachte die Angaben auf dem Typenschild zur maximalen Strombelastung und zum Abwicklungszustand. Führe den RCD-Test regelmäßig aus. Dokumentiere Prüfungen, wenn du beruflich arbeitest.
Regelungen können sich ändern. Bei Unsicherheit oder bei komplexen Anlagen hol dir Rat von einem Elektrofachbetrieb. So stellst du sicher, dass deine Absicherung normkonform und sicher ist.
Fehlerbehebung: typische Probleme und schnelle Lösungen
Bei mobilen Stromverbindungen treten immer wieder ähnliche Probleme auf. Manche erkennst du sofort. Andere zeigen sich erst bei Belastung. Die folgende Tabelle fasst typische Fehler, wahrscheinliche Ursachen und praxistaugliche Lösungsansätze zusammen. Priorität hat stets deine Sicherheit.
| Problem | Wahrscheinliche Ursache | Lösungsansatz |
|---|---|---|
| Wiederholtes Auslösen des RCD | Fehlerstrom durch defekte Geräte, Feuchtigkeit, Isolationsschaden oder Störströme von elektronischen Verbrauchern | Trenne sofort die Trommel vom Netz. Schalte Geräte einzeln zu, um den Verursacher zu finden. Bei Feuchtigkeit oder Isolationsfehlern nicht weiterbetreiben. Lass einen Elektriker messen und reparieren. |
| Überhitzung der Trommel | Aufgerolltes Kabel bei hoher Last, zu kleiner Kabelquerschnitt oder blockierte Lüftung | Trenne die Trommel. Rolle das Kabel vollständig aus. Reduziere die Last oder verwende eine Trommel mit größerem Querschnitt. Prüfe das Typenschild und die Herstellerangaben. |
| Leiterstörungen / Isolationsfehler | Beschädigte Mantelisolierung, Einwirkung von Chemikalien, Nagetierbisse oder mechanische Beanspruchung | Trommel nicht verwenden. Sichtprüfung durchführen. Kleinere Mantelschäden nur fachgerecht reparieren lassen. Bei Kabelschäden Austausch durch ein intaktes Gerät oder Handlung durch einen Elektriker. |
| Spannungsabfall oder Leistungsverluste | Zu lange Leitung, zu kleiner Querschnitt, mehrere Verbraucher gleichzeitig | Verkürze die Leitung oder wähle einen größeren Querschnitt. Verteile Verbraucher auf mehrere Stromkreise. Prüfe mit einem Spannungsmessgerät die Spannung an der Verbrauchersteckdose. |
| Defekte Steckverbindungen oder Feuchtigkeit im Stecker | Korrosion, lose Kontakte, Spritzwasser oder Schmutz | Trenne Strom. Trockne und reinige Steckverbindungen nur im spannungsfreien Zustand. Ersetze beschädigte Stecker und verwende IP-geschützte Verbindungen im Außenbereich. Bei Funktionsstörung Austausch durch Fachbetrieb. |
Kurze Zusammenfassung: Bei sicherheitsrelevanten Fehlern sofort vom Netz trennen und nicht weiter betreiben. Suche systematisch nach der Ursache. Kleinere Handgriffe wie Ausrollen, Trocknen oder Lastreduzierung helfen oft. Bei Isolationsfehlern oder unklaren Ursachen immer einen Elektriker hinzuziehen.
